MSA 주요 패턴: 서비스 디스커버리(Service Discovery) 패턴

1. 서비스 디스커버리 패턴

MSA 에서는 언제든 새로운 원격 서버 인스턴스(pod) 가 추가되거나 제거될 수 있으므로 그 개수와 물리적 주소가 고정되어 있지 않기 때문에 클라이언트가 물리적인 위치를 몰라도 서비스를 호출할 수 있도록 하는 것이 중요하다.
즉 “물리적인 주소”가 아니라 “논리적인 주소” 로 서버 인스턴스를 찾을수 있어야 한다.

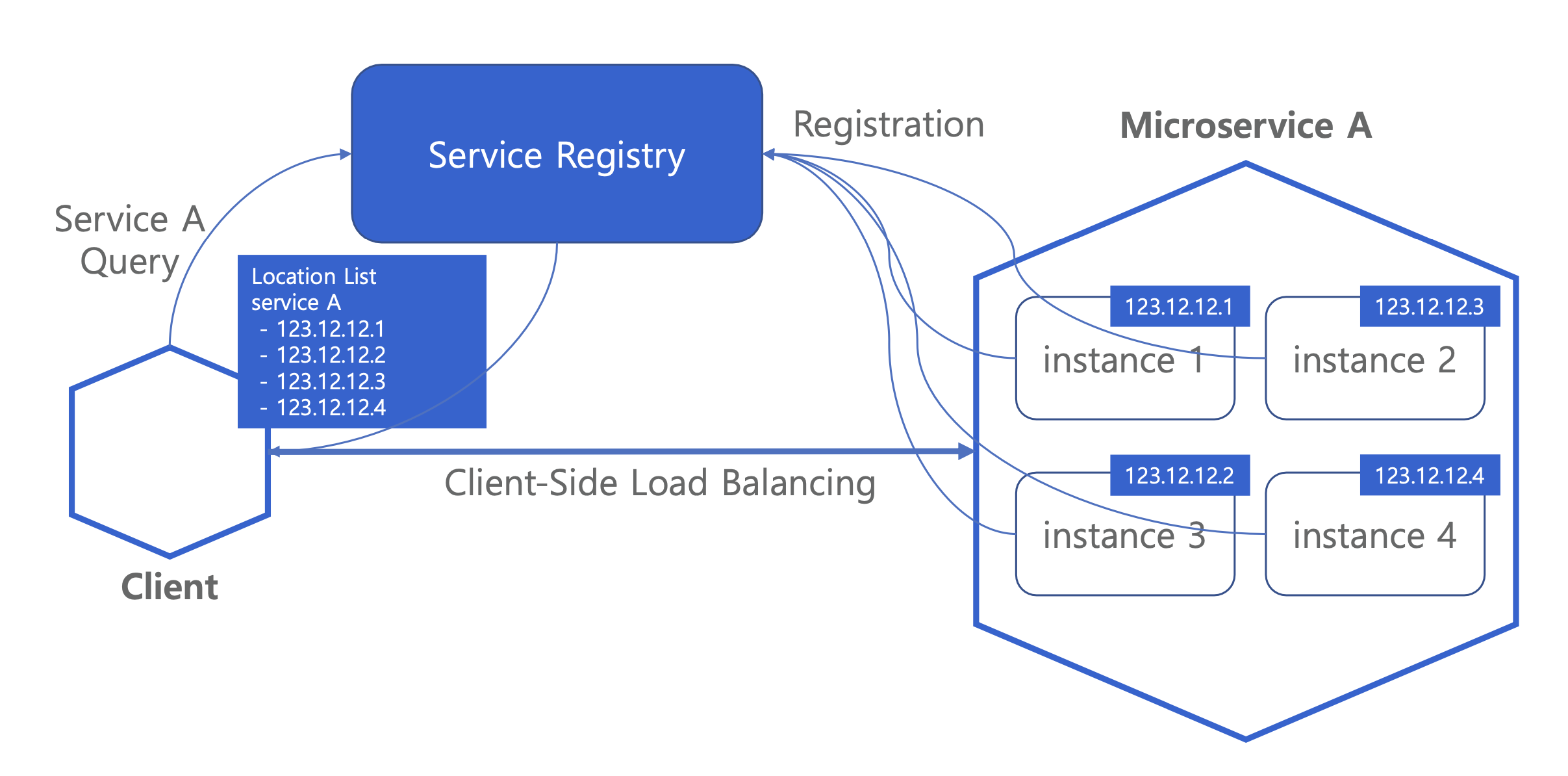

1.1 클라이언트 사이드 서비스 디스커버리

클라이언트 사이드 서비스 디스커버리의 구성은 아래와 같다.





마이크로 서비스의 인스턴스들(pod)의 물리적인 주소를 Service Registry 라는 곳에 저장한다. 이때 인스턴들은 주기적으로 Hearthbeat 를 Service Registry 로 전송하여 Service Registry가 인스턴스 상태를 체크할 수 있도록 한다.

클라이언트는 직접 Service Registry 에 접근하여 주소 목록을 조회하고, 그 주소중 한 곳으로 요청을 전송한다. 이때 클라이언트에서 직접 로드밸런서를 구현하여 적절히 트래픽이 분산될 수 있도록 한다.

클라이언트 사이드 서비스 디스커버리의 장애 대응

[Service Registry 장애 대응]

어떠한 이유에서 Service Registry 가 다운된 상황에서 클라이언트가 주소를 요청하는 경우에 문제가 발생할 수 있다. 이러한 이유로 클라이언트는 Service Registry 가 반환한 주소 목록을 일정 기간동안 캐시를 해두는 전략을 사용하여 장애 대응 시간을 벌 수 있다.



[Instance 장애 대응]

Service Registry 가 반환한 주소 목록을 캐싱해뒀을 때 Service Registry 에서는 장애가 있는 Instance 라고 판단하여 주소 목록에서 제외했으나 클라이언트가 계속 요청을 보내는 경우가 있을 수 있다. 이런 경우에 기존 캐시에서 해당 Instance 주소를 삭제하고 다른 주소에 요청을 보내는 등의 로직이 클라이언트에서 적절히 구현되어야 한다.

---

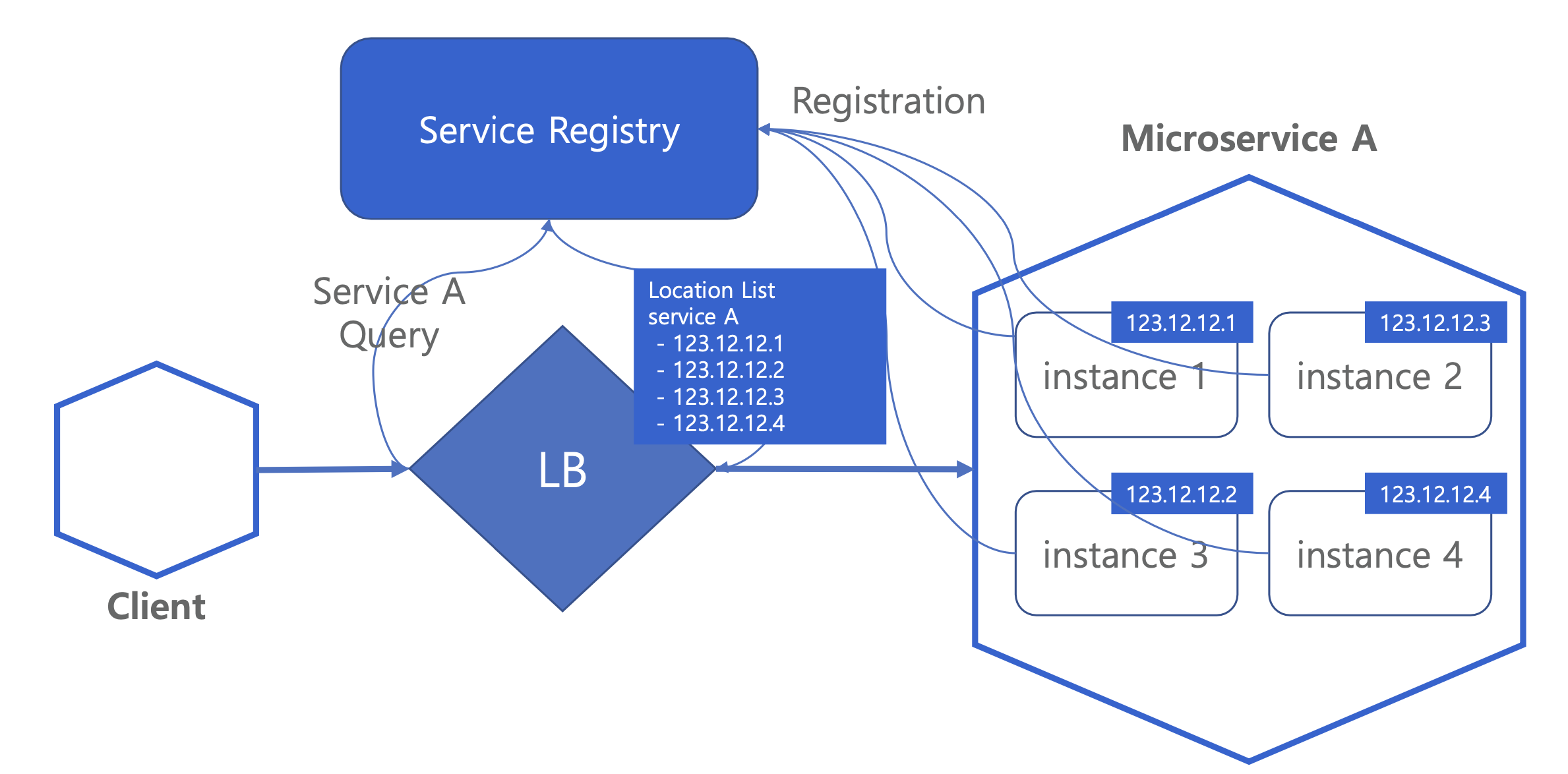

1.2 서버 사이드 서비스 디스커버리

클라이언트 사이드 서비스 디스커버리의 구성은 아래와 같다.





마이크로 서비스의 인스턴스들(pod)의 물리적인 주소를 Service Registry 라는 곳에 저장한다. 이때 인스턴들은 주기적으로 Hearthbeat 를 Service Registry 로 전송하여 Service Registry가 인스턴스 상태를 체크할 수 있도록 한다.

클라이언트는 서버에서 구현된 로드밸랜서 주소로 요청을 보내고, 로드밸런서는 클라이언트 요청에 적절한 인스턴스 주소를 찾아서 요청을 처리한다.

서버 사이드 서비스 디스커버리 장애 대응

[Service Registry 장애 대응]

어떠한 이유에서 Service Registry 가 다운된 상황에서 LB가 주소를 요청하는 경우에 문제가 발생할 수 있다. 이러한 이유로 LB는 Service Registry 가 반환한 주소 목록을 일정 기간동안 캐시를 해두는 전략을 사용하여 장애 대응 시간을 벌 수 있다.



[Instance 장애 대응]

Service Registry 가 반환한 주소 목록을 캐싱해뒀을 때 Service Registry 에서는 장애가 있는 Instance 라고 판단하여 주소 목록에서 제외했으나 LB가 계속 요청을 보내는 경우가 있을 수 있다. 이런 경우에 기존 캐시에서 해당 Instance 주소를 삭제하고 다른 주소에 요청을 보내는 등의 로직이 LB에 적절히 구현되어야 한다.

1.3 K8s 에서 Service Discovery

K8s 에서 Service 란 Service Object 를 말하는 개념이다. K8s 네트워크 Object 에서 언급한것과 같이 Service Object는 클러스터에서 실행중인 pod 에 접근할 수 있는 방법을 정의한 것이다. 따라서 클라이언트 코드는 가변적인 pod 의 물리 주소 대신 Service Object 를 통해 더 안정적인 네트워크 엔드포인트를 제공 받는다.



이러한 사실에 기반하여 K8s 의 Service Object 자체가 서비스 디스커버리 패턴을 구현한 구현체라고 생각할 수 있겠다. 이때 Service Discovery 의 역할은 K8s 마스터를 구성하는 요소 중 etcd 와 Controller Manager 와 API Server 를 통해 구현되었다.
