Java, SpringBoot 에서 Geometry 좌표 핸들링



프롭테크 회사를 다니다보니 지도 서비스를 자주 다룹니다.

당연히 클라이언트 개발자가 지도 서비스를 더 많이 다루고 고생하는 분야이지만 필지, 행정동, 법정동의 모양정보(이하 공간데이터)를 뿌려주는 역할은 백엔드에서도 해야할 일이 있습니다.



백엔드 개발자라면 공간데이터 타입을 어떻게 DB 에 보관할지 궁금하는지, 내부 처리 성능은 어떠한지 궁금할 것입니다.

이것 역시 다루고 싶은 주제지만 이 글에서는 공간데이터를 지도에 뿌리는 정도가 관심사이기 때문에 어떻게 보관하든 큰 문제는 아니겠죠.



Geometry 정보를 전달하는 방식

그렇다면 DBMS 에 보관된 공간데이터를 어떤식으로 뿌릴까를 이야기해보겠습니다.

여러 부동산 서비스의 클라이언트-서버 통신을 분석해보면 공간데이터를 뿌리는 방식은 크게 두가지로 나뉘는것 같습니다.

(물론 더 다양한 방식이 있을 수 있습니다.)



WKT 를 그대로 주는 방식

WKT 란 Well-Known Text 를 줄인말로 공간데이터를 글자로 적는것을 뜻합니다.  SQL/MM Part: 3 Spatia 이라는 표준에 의해 비교적 이해하기 쉬운 형태로 옮겨집니다.



이곳에서는 대표적인 DBMS 의 공간데이터 타입(Spatial Data Type) 은 공식문서를 참조해주시고, 각 공간데이터 타입에 따라서 서로다른 Heading 글자와 숫자 뭉치가 딸려나오는 구조라고 보시면 되겠습니다.

(MySQL 8 공식문서), (SQL Server 16 공식문서), (PostgreSQL 16 공식문서) 여담이지만 PostgreSQL 혼자 튀는 공간데이터 타입을 정의하고있네요.



Polygon (닫혀있는 범위를 지정한 공간데이터) 는 이런식으로 표현하는 것입니다.

POLYGON((126.96736607963692 37.59212327805168,126.96755518953367 37.59208098633907,....))



앞에 POLYGON 이라는 것을 명시하여 이 뒤에 오는 숫자들이 어떤 형상을 만들지 미리 알려주고, 숫자들은 위도, 경도로 우리가 이미 잘 아는 좌표체계를 나타내고 있죠.



서버에서는 이러한 텍스트 뭉치를 그대로 클라이언트로 전달해주고, 클라이언트는 직접 이 데이터를 파싱하든 라이브러리를 쓰든 해서 결과값을 지도서비스에 이쁘게 그려냅니다. 아마도 DBMS 에 따라 Heading 이 여러개로 분화될것 같은데 그건 개발자간의 긴밀한 커뮤니케이션으로 해결되리라 믿습니다.

Geometry 의 좌표체계를 지도 서비스에 맞게 변형해서 주는  방식

다음은 서버에서 좌표를 따서 정리해서 주는 겁니다. 카카오 지도를 예로 들자면 다음과 같은 형태로 정리해서 전달하는 것이죠

[
{"lat": 37.59212327805168, "lng": 126.96736607963692},
{"lat": 37.59208098633907, "lng": 126.96755518953367},
....
]



이렇게 서버에서 좌표를 떼어내서 전달해주면 클라언트 입장에서는 안그래도 신경쓸게 많은 지도 서비스를 조금 더 편하게 다룰 수 있겠죠. 그래서 저는 이 방식을 채택했습니다. 무엇보다도 자바, Spring 진영에서는 JPA ORM 과 jts 라는 공간정보 라이브러리가 호환이 잘 되기도 하구요.

---

JPA, jts 를 이용한 공간정보 좌표 뿌리기

이제는 제가 어떤 라이브러리로, 어떤 코드로 저런 결과물을 클라이언트에 제공하는지 공유하고자합니다. 그냥 간단히 생각하면 숫자만 파싱해서 끝내면 되는거 아니냐! 하실 수 있지만 그렇게 할 경우 몇가지 함정에 걸리기 때문에 안전하게 라이브러리를 사용하사길 권장합니다.



제가 다루는 필지, 행정동, 법정동은 닫혀있는 공간정보(Polygon) 이기 때문에 Polygon 을 다루는 코드입니다. 그 외에 네비게이션에 길을 표시하는 등의 공간정보 처리는 LineString 계열일 것입니다.



코드 구상

약간의 리서치를 통해 Polygon 은 3가지 타입으로 정리가 될 수 있음을 파악했습니다.

1. 그냥 Polygon

2. 내부에 구멍이 있는, Polygon

3. 다수의 polygon 집합



여기서 비교적 처리가 까다로운 케이스는 내부에 구멍이 있는 Polygon 입니다. 마치 도넛이나 도로를 사이에 둔 넓은 필지 모양처럼요. 지도 서비스에 따라서 내부에 구멍이 있는 Polygon 을 다루는 방법이 다르겠지만, 이 글의 기준이 되는 카카오 지도 서비스의 경우에는 Polygon 이 중첩되는 부분은 공백이 되도록 반응하는 특성이 있습니다.

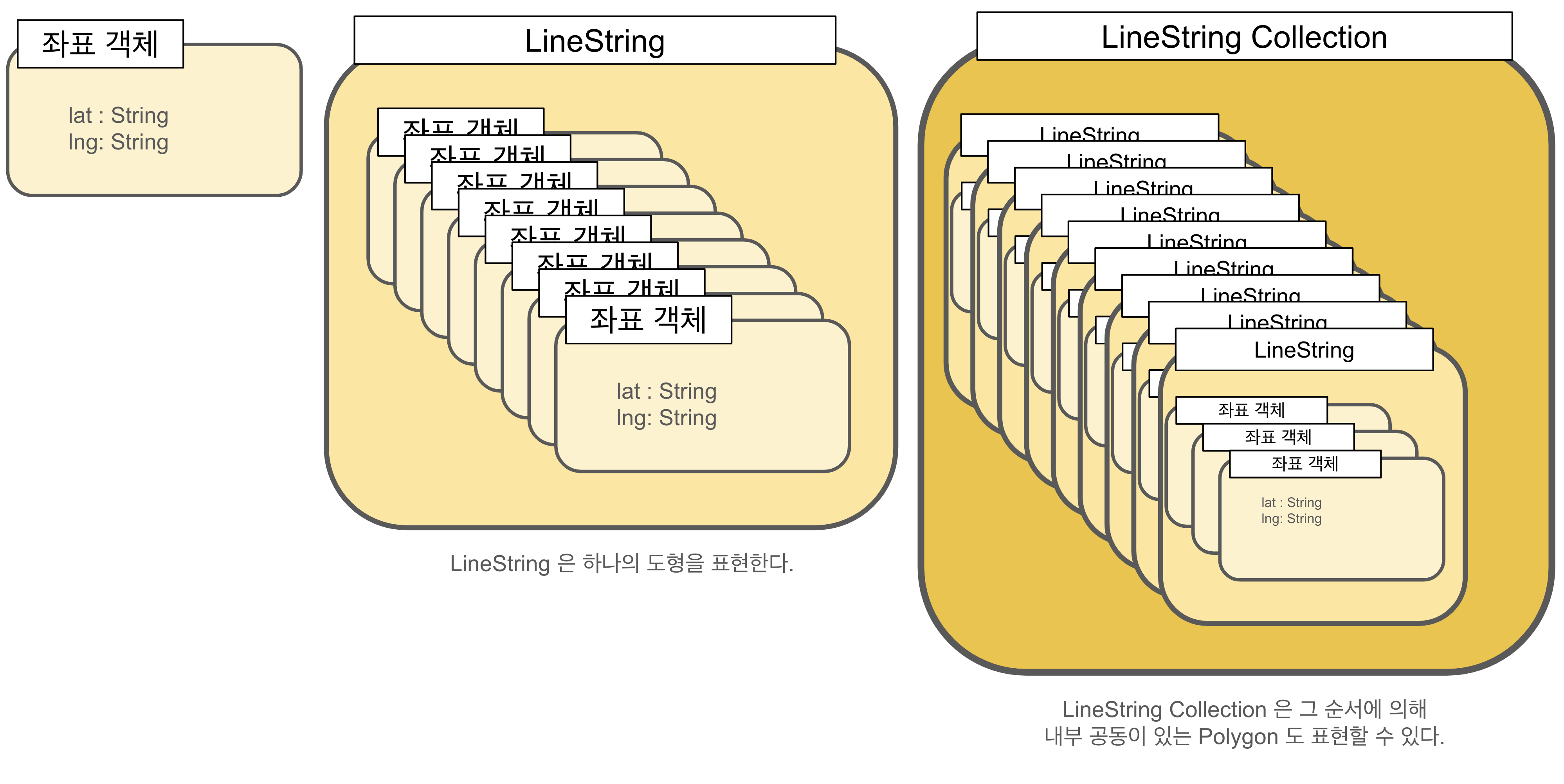

이러한 특성을 이용해서 Polygon 외곽선 (Exteriror) 다음에 Polygon 내부선 (Inteiror) 을 넘겨주는 것으로 내부 구멍이 있는 Polygon 을 표현하는 문제를 해결할 수 있습니다. 그리고 이 Polygon 외곽선과 Polygon 내부선은 모두 LineString 으로 이루어져있기(적어도 jts에서는) 때문에 하나의 Polygon 은 LineString 혹은 Collection Of LineString 으로 표현될 수 있습니다. 이러한 LineString 을 Exterior, Interior 순서에 맞게 Collection 으로 만드는 것으로 Multi Polygon 은 물론이고 내부 구멍이 있는 Polygon 도 커버할 수 있게 되겠죠.

실제 코드

이 샘플 코드는 SpringBoot 3.2.2 버전과, PostgreSQL 15 버전을 기준으로 작성되었습니다.

dependencies {
	implementation 'org.springframework.boot:spring-boot-starter-data-jpa'
	implementation 'org.postgresql:postgresql'
	implementation 'org.hibernate:hibernate-spatial:6.2.2.Final'
	implementation group: 'javax.xml.bind', name: 'jaxb-api', version: '2.3.1' // 'org.hibernate:hibernate-spatial:6.2.2.Final' 를 적용하면 이게 필요해짐
	implementation 'org.postgis:postgis-jdbc:1.3.3'


	compileOnly 'org.projectlombok:lombok'
	runtimeOnly 'org.postgresql:postgresql'
	annotationProcessor 'org.projectlombok:lombok'
}





아래는 이 의존성을 바탕으로 제거 정의한 공간정보 Entity 입니다. 다른 정보는 최대한 빼고 필지 정보와 공간정보만 있는 담백한 엔티티에요. 좌표체계는 우리에게 익숙한 4326을 사용했습니다.

import jakarta.persistence.Column;
import jakarta.persistence.Entity;
import jakarta.persistence.Id;
import jakarta.persistence.Table;
import lombok.Getter;
import lombok.NoArgsConstructor;
import org.locationtech.jts.geom.Geometry;

@Entity
@Table(name = "spatial_sample")
@NoArgsConstructor
@Getter
public class SpatialSample {

    @Id
    private String pnu;
    @Column(name = "geom", columnDefinition = "geometry(Geometry, 4326)")
    private Geometry geom;

}



아래는 좌표를 lng, lat 형태로 담는 객체입니다. 객체 이름에서 좌표체계를 알 수 있도록 4326을 명시했습니다.

이 객체를 생성하는 방법은 오로지 of 라는 팩토리 메서드만으로 하도록 만들었습니다.

이후에 나오겠지만 jts Geometry 에서 가져오는 좌표 자체가 double 로 Boxed 타입이 아니어서 이 객체의 필드값 역시 dobule 로 지정하였습니다.

import lombok.Data;

/**
 * 위 구상도에서 좌표객체의 역할
 * 좌표체계 4326 (WSG84) 기반의 좌표값들
 */
@Data
public class Coordinate4326 {
    private double lng;
    private double lat;

    private Coordinate4326() {}

    public static Coordinate4326 of(double lng, double lat) {
        Coordinate4326 coordinate4326 = new Coordinate4326();
        coordinate4326.lat = lat;
        coordinate4326.lng = lng;
        return coordinate4326;
    }
}





이상의 Entity 와 좌표객체를 이용하여 아래처럼 Wrapper 를 만들어냅니다.

기본 생성자는 private 으로 만들고 오로지 public 팩토리 메서드 하나를 통해서 객체를 생성하도록 디자인하여 약속되지 않은 제3의 방법을 통해 이 객체가 생성되는 가능성을 차단합니다.



팩토리 메서드를 통해 Geometry 정보를 주입받고 이후에는 이 Geometry 가 Polygon 인지, MultiPolygon 인지 구분하여 별도의 private 메서드를 적용하여 정보를 완성합니다.



import lombok.Getter;
import org.locationtech.jts.geom.Geometry;
import org.locationtech.jts.geom.MultiPolygon;
import org.locationtech.jts.geom.Point;
import org.locationtech.jts.geom.Polygon;

import java.util.ArrayList;
import java.util.Arrays;
import java.util.List;
import java.util.stream.Collectors;
import java.util.stream.IntStream;


@Getter
public class CoordinateWrapper {

    private String lat;
    private String lng;

    private List<List<Coordinate4326>> coordinates = new ArrayList<>();

    /**
     * fromGeometry 팩토리 메서드를 통해서만 이 객체가 생성되도록 기본 생성자를 private 으로 처리합니다.
     */
    private CoordinateWrapper(){}

    /**
     * @param geometry CoordinateWrapper 객체는 org.locationtech.jts.geom.Geometry 의 정보를 통해 생성됩니다.
     * @return geometry 의 좌표값에 따라 coordinates 와 중심좌표(lat, lng) 가 채워진 wrapper 를 반환합니다. geometry 가 null 일 경우 좌표값이 비어있는 wrapper 를 반환합니다.
     */
    public static CoordinateWrapper fromGeometry(Geometry geometry) {
        if (geometry == null) {
            return new CoordinateWrapper();
        }

        CoordinateWrapper geometryCoordinateWrapper;
        if (geometry instanceof MultiPolygon multiPolygon) {
            geometryCoordinateWrapper = fromMultiPolygon(multiPolygon);
        } else if (geometry instanceof Polygon polygon) {
            geometryCoordinateWrapper = fromPolygon(polygon);
        } else {
            geometryCoordinateWrapper = notAPolygon(geometry);
        }
        geometryCoordinateWrapper.setCentroidCoordinateBy(geometry);

        return geometryCoordinateWrapper;
    }

    private static CoordinateWrapper fromMultiPolygon(MultiPolygon multiPolygon) {
        CoordinateWrapper geometryCoordinateWrapper = new CoordinateWrapper();
        geometryCoordinateWrapper.coordinates = new ArrayList<>();

        for (int i = 0; i < multiPolygon.getNumGeometries(); i++) {
            Polygon polygon = (Polygon) multiPolygon.getGeometryN(i);
            geometryCoordinateWrapper.coordinates.addAll(getMultiObjectListForm(polygon));
        }

        return geometryCoordinateWrapper;
    }

    private static CoordinateWrapper fromPolygon(Polygon polygon) {
        CoordinateWrapper geometryCoordinateWrapper = new CoordinateWrapper();

        if (polygon != null) {
            geometryCoordinateWrapper.coordinates = getMultiObjectListForm(polygon);
            return geometryCoordinateWrapper;
        }
        return geometryCoordinateWrapper;
    }

    private static CoordinateWrapper notAPolygon(Geometry geometry) {
        CoordinateWrapper geometryCoordinateWrapper = new CoordinateWrapper();

        List<List<Coordinate4326>> result = new ArrayList<>();
        result.add(Arrays
                .stream(geometry.getCoordinates())
                .map(e -> Coordinate4326.of(e.x, e.y))
                .toList()
        );

        geometryCoordinateWrapper.coordinates = result;
        return geometryCoordinateWrapper;
    }

    private static List<List<Coordinate4326>> getMultiObjectListForm(Polygon polygon) {
        if (polygon == null) {
            return new ArrayList<>();
        }

        // Interior 로 구성하기
        List<List<Coordinate4326>> result = IntStream.range(0, polygon.getNumInteriorRing())
                .mapToObj(i -> polygon.getInteriorRingN(i).getCoordinates())
                .map(coords -> Arrays.stream(coords)
                        .map(coord -> Coordinate4326.of(coord.x, coord.y))
                        .collect(Collectors.toList())
                )
                .collect(Collectors.toList());

        // exterior 넣기
        result.add(1,
                Arrays.stream(polygon.getExteriorRing().getCoordinates()).map(e -> Coordinate4326.of(e.x, e.y)).toList());

        return result;
    }

    private void setCentroidCoordinateBy(Geometry geometry) {
        Point centroid = geometry.getCentroid();
        lng = String.valueOf(centroid.getX());
        lat = String.valueOf(centroid.getY());
    }

}



백엔드로서 Geometry 를 클라이언트에게 전달해야하는데 그 방법을 고민중인 사람이 있다면 이 글이 도움이 되었길 바라면서 이 글을 마칩니다.
